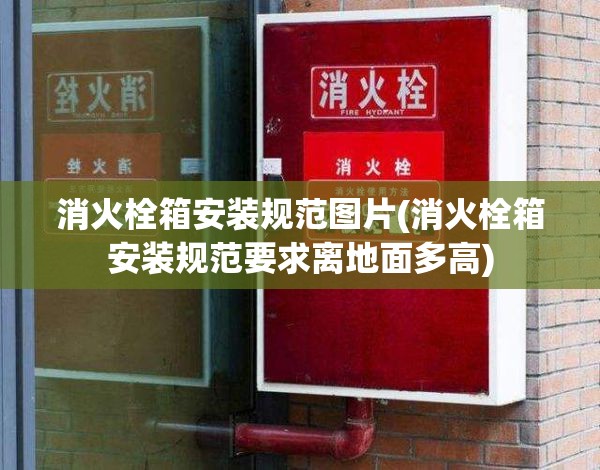

消火栓箱安装规范图片(消火栓箱安装规范要求离地面多高)

薄型单栓带消防软管卷盘消火栓箱安装图

薄型单栓带消防软管卷盘消火栓箱安装图：《中华人民共和国国家标准：消防软管卷盘（GB 15090-2005）》由中华人民共和国公安部消防局提出。《中华人民共和国国家标准：消防软管卷盘（GB 15090-2005）》由全国消防标准化技术委员会第五分技术委员会归口 。《中华人民共和国国家标准：消防软管卷盘（GB 15090-2005）》起草单位：公安部上海消防研究所
。

取下水枪拉转水带盘 ，拉出水带
，同时把水带接口与消火栓接口连接上，拔动箱体内公里壁的电源开关 ，把室内消火栓手轮顺开启方向旋开
，即能进行喷水灭火。麻质衬胶水带（20或25米），消火栓（DN65或DN50） ，水枪（φ16-19）
，指示红灯，报警按钮 ，消防泵起泵按钮，自救式消防软管卷盘（20或25米） 。

消防软管卷盘图集l13s4一17页见下附件
，1450×1150像素图片，请点击放大后查看或下载（另存为） ，希望能够帮到你
。消防软管卷盘也叫消防水喉
，和室内消火栓配套设置，也可单独设置在不需要设置室内消火栓的场所 ，由卷盘、软管 、枪头和供水管路组成。使用时直接从盘卷中拉出软管
，到起火处后打开枪头开关进行灭火 。

见国标图集15S202室内消火栓安装 消防软管卷盘由阀门
、输入管路、轮辐 、支承架
、摇臂、软管及喷枪等部件组成，以水作灭火剂 ，能在迅速展开软管的过程中喷射灭火剂的灭火器具
。是新型的室内固定消防装置。

内置消防箱安装规范

〖A〗 、内置消防箱（暗装消火栓箱）安装需遵循以下规范：箱门开启角度不小于120°
，箱体与墙体间用楔块塞填稳固后水泥砂浆填实，墙体厚度需满足耐火极限 ，整体安装横平竖直
，关键组件如消火栓口高度距地面1米，出水口对准正前方 ，箱门标识醒目 。具体安装规范如下： 箱体安装：暗装消防箱需嵌入墙内，但箱门必须能完全展开
，开启角度不小于120°。

〖B〗
、以下是关于消防箱布局距离及相关安装距离的核心规范： 消防箱的布局距离（保护范围）消防箱的布置必须保证同层平面内任何一点都有水枪的充实水柱能够到达
。保护半径：通常要求消火栓的保护半径 ≤30米（普通场所）或 ≤25米（人员密集、高层等场所）。

〖C〗 、消防箱内设备安装规范主要包括以下几点： 位置选取：消防箱应安装在易于发现且便于操作的位置，如楼道出入口、公共区域的显眼位置 ，确保在紧急情况下能够迅速找到并使用 。同时
，消防箱周围应保持畅通，不得堆放杂物或堵塞消防通道
。

〖D〗
、消防箱安装的相关规定如下：栓口出水方向：栓口出水方向宜向下或与设置消火栓的墙面成90°角。栓口不应安装在门轴侧 ，以避免在紧急情况下因门开启而妨碍消火栓的使用 。栓口中心距地面高度：如设计未要求
，栓口中心距地面应为0.7m～1m
。

消火栓箱安装规范?

〖A〗、消火栓箱的规范要求如下： 栓口出水方向宜向下或与设置消火栓的墙面成90°角，且不应安装在门轴侧。 栓口中心距地面应为0.7m～1m ，如设计未作要求
，允许偏差为+20mm 。 阀门的设置位置应便于操作，阀门中心距箱侧面为140mm ，距箱后内表面为100mm
，允许偏差为+5mm
。

〖B〗 、消火栓箱的栓口出水方向应向下或与墙面成90°角，避免安装在门轴侧。 栓口中心距地面应为0.7m至1m ，除非设计有特别要求，允许偏差为+20mm 。 阀门应设置在便于操作的位置
，阀门中心距箱侧面至少140mm，距箱后内表面至少100mm ，允许偏差为+5mm
。

〖C〗
、室内消防栓箱安装标准规范主要包括栓口、箱体 、内部设备及其他方面的要求。 栓口安装要求：消火栓栓口中心距地面应为1m
，特殊地点高度可特殊对待，允许偏差20mm 。栓口出水方向宜向下或与墙面成90°角 ，且不应安装在门轴侧。

〖D〗
、如设计未要求
，栓口中心距地面应为0.7m～1m
。每栋建筑物的栓口中心距地面高度应保持一致，允许偏差为+20mm。阀门设置位置：阀门的设置位置应便于操作 。阀门的中心距箱侧面为140mm ，距箱后内表面为100mm
，允许偏差为+5mm
。安装平正牢固：室内消火栓箱的安装应平正、牢固。

请问室内消火栓箱明装的安装高度是多少?

室内消火栓箱的标准尺寸为800×600×200毫米，其中消火栓箱底部距离地面应为960毫米 ，栓头中心点距离箱边缘140毫米
，顶部距离地面1100毫米 。 箱内消防按钮应设置在1500毫米以上，通常位于1600毫米的高度 ，以便于放置水带
。

消火栓箱的安装高度一般为96厘米，确保消火栓栓口距地面110厘米
，同时消火栓口距消防箱底应有14厘米的距离。报警按钮应紧靠箱顶内部安装 。常规消火栓箱的规格包括： 尺寸为800×650×240毫米，箱内配备一个室内消火栓 、一支消防水枪
、一盘消防水带；箱体铁板厚度为0毫米
。

其中栓箱距地960mm ，栓头中心距栓箱140mm
，距地1100mm。

消火栓箱底距地的标高需要根据消火栓的规格确定，大约120MM-220Mm 。箱式消火栓的安装应符合下列规定：栓口中心距地面为1m ，允许偏差±20mm
。因消火箱规格不同
，消火栓离消火箱底的高度也不一样，大约120MM-220Mm。因此消火箱离地高度约为980MM-880mm 。
